Oprema za destilacijsko kolono
Hibridni sistem lonca-in-stebra predstavlja ključni napredek v tehnologiji proizvodnje žganih pijač. S spretno integracijo izrazitih prednosti metod destilacije v lončkih in kolonah presega tradicionalne meje predelave in daje destilarnam izjemno natančnost delovanja in razširjene ustvarjalne možnosti za razvoj arome.
- Predstavitev izdelka
Oprema za destilacijsko kolono
Slika na desni prikazuje tradicionalni destilacijski kotel Armagnac, neprekinjeno destilacijsko napravo. To, kar vidimo tukaj, ni hibridni destilator-in-kolone, temveč najpomembnejši in najstarejši sistem destilacije jedra, ki je predstavnik regije Armagnac. Lahko si ga predstavljamo kot"super{0}}lonec z integriranimi zmožnostmi popravljanja."
Njegovo"lonec"-kotel na dnu-generira začetno paro.
Njegovo"stolpec"-zgornji navpični odsek-ni ločena enota, temveč razširitev in popravljalna komponenta tega"super{0}}lonec."Ko se para dviga skozi kolono, je podvržena postopku čiščenja, ki je podoben večkratnim enostavnim destilacijam.
Celotna operacija deluje kot enokohezivna, kontinuirana destilacija, namesto zaporednega dvo-stopenjskega procesa destilacije v loncu, ki mu sledi destilacija v stolpcu.
Osnovna struktura in funkcija opreme za destilacijsko destilacijo v koloni
Sestavljen je predvsem iz štirih komponent:destilator (lonec), therektifikacijski stolpec,thekošaricainkondenzator.
1.Lonec za destilacijo
Glavna funkcija destilatorja je segrevanje notranje tekočine, ki povzroči, da zavre in izhlapi, s čimer se ustvari začetna alkoholna para, ki vsebuje aromatične snovi.
2.Destilacijski stolp
V tem stolpu pride para v temeljit stik s spuščajočo se vinsko tekočino. Skozi vgrajene-pladnje prihaja do več izmenjav plinov-tekočin. Ta proces nenehno ločuje nečistoče, koncentrira alkohol in komponente arome, kar omogoča, da vino doseže želeno čistost in profil okusa v eni sami destilaciji.
3.Gin Basket
Košara za vino je kovinska mrežasta košara/posoda, obešena na vrat destilacijske naprave ali vzdolž parne poti.
4.Kondenzator
Zasnova večinoma sprejme vrsto tuljave. Kot zadnja stopnja procesa destilacije je odgovoren za hitro ohlajanje pare z visoko-temperaturo, ki se izpušča iz destilacijskega stolpa, v tekočo obliko alkohola. Učinkovitost kondenzacije in nadzor temperature neposredno vplivata na ohranjanje arome in strukturo vinskega telesa. Je pomembna končna faza, ki določa kakovost rezultata destilacije.
Edinstvenost konstrukcijske zasnove (primerjava z lonci in sodobnimi stebri)
| Značilnost oblikovanja | Tradicionalni armagnac Still | Pot Still (serija) | Sodobni neprekinjeni stolpec Still |
|---|---|---|---|
| Splošna konfiguracija | Vertikalna integrirana enota.»Lonec« in »steber« sta zlita v en sam, neločljiv sklop. |
Modularna montaža. Lonec, labodji vrat in kondenzator so različne komponente, ki jih je mogoče povezati. |
Industrijski sistem z več-stebri.Pogosto je sestavljen iz 2-3 visokih, med seboj povezanih stebrov za obsežno proizvodnjo. |
| Notranja struktura | Enostavno pakiranje (npr. trtno oglje) ali nekaj plošč; zanaša nanaravni refluks. | prazen lonec; brez notranjih struktur za frakcioniranje. | Številni natančni krožniki ali pladnji z naprednosistemi za nadzor refluksa. |
| Metoda ogrevanja | Neposredni ogenj(les ali plin), kar prispeva k robustnemu, "popečenemu" profilu okusa. | Neposredni ogenj ali posredno ogrevanje s paro. | Indirektno ogrevanje s paroza natančen, avtomatiziran nadzor temperature. |
| Narava procesa | Majhen{0}}neprekinjen obsegz znakom »batch-like«, ki ga vodi operaterjeva spretnost. | Povsem serijski postopek.Vsak destilacijski cikel je ločen. | Popolnoma avtomatizirano,-neprekinjenodelovanje. |
| Rezultat izdelka | Bogato žganje-polnega telesa z izrazitimi sadnimi/zemeljskimi notami zaradi visokega zadrževanja kongenerjev. | Žgane pijače z značilnim značajem, močnim telesom in kompleksnostjo, ki jo oblikuje vsak destilacijski cikel. | Zelo nevtralno, čisto žganje (npr. nevtralno žitno žganje), zasnovano za največjo učinkovitost in izkoristek alkohola. |
Natančnost reza neposredno vpliva na-kakovost montaže za kasnejše valjanje in varjenje. Na primer, pravokotna bakrena plošča, obrezana za telo stebra, določa prihodnji obseg stebra glede na njegovo širino, medtem ko njegova dolžina določa višino segmenta stebra.
To je prvi korak pri preoblikovanju dvo-dimenzionalnega listnatega materiala v tri-dimenzionalno posodo.
Preoblikovanje ravnih listov v cilindrične oblike za ustvarjanje primarnega strukturnega ogrodja.
Podrobna razlaga:
Pravokotne bakrene plošče iz stroja za striženje se oblikujejo v standardizirane cilindrične lupine z močnim upogibanjem s tri- ali štiri-sistemi valjev.
Ta postopek je bistvenega pomena za izdelavo navpičnega stebra destilacijskega stolpa in cilindričnih delov kotla. Okroglost, dosežena med valjanjem, neposredno vpliva na splošno vertikalnost, porazdelitev napetosti in estetsko kakovost opreme.
Z natančnim nadzorom pritiska valjev in hitrosti pomika je mogoče zagotoviti dosledne premere lupine, kar je zanesljiva podlaga za kasnejšo poravnavo in varjenje več segmentov stebra.
Osnovna funkcija:
Omogoča visoko{0}}učinkovito in natančno množično proizvodnjo standardiziranih funkcionalnih komponent.
Podrobna razlaga:
Z uporabo posebej zasnovanih jeklenih kalupov ta postopek uporablja ogromen pritisk za takojšnjo deformacijo bakrenih plošč v matrici in doseganje natančnih in ponovljivih oblik.
Primarne aplikacije:
Rektifikacijski pladnji:Žigosanje izdeluje pladnje z natančno oblikovanimi luknjami sita ali čepki z mehurčki. Velikost in porazdelitev teh lukenj neposredno določata učinkovitost stika pare-tekočine, zaradi česar sokritična determinanta učinkovitosti popravljanja.
Prirobnice:Uporablja se za povezovanje delov stebrov, montažo kontrolnih oken in pritrditev cevi. Žigosanje zagotavlja popolnoma ravne tesnilne površine, kar zagotavlja zanesljive spoje brez-puščanja.
Globalna rešitev za obrtne in industrijske destilarne
Jedro pozicioniranja:Ti služijo kot inovacijski laboratoriji industrije žganih pijač, ki tekmujejo z edinstvenimi recepti, obrtniškimi tehnikami in prepričljivimi lokalnimi pripovedmi.
1. Konfiguracija osnovne opreme:
Več-funkcijski lončki:Običajno obsega od 500 do 2000 litrov zmogljivosti, z letno zmogljivostjo približno 10.000 do 50.000 litrov.
Modularna zasnova:En sam sistem z zamenljivimi komponentami lahko proizvaja viski, gin, brandy in druge žgane pijače.
Prednost bakra:Tradicionalni bakreni destilacijski kotli ostajajo prva izbira zaradi njihovega edinstvenega vpliva na razvoj okusa.
2. Podpora proizvodnji:
Osnovna oprema za fermentacijo (kapaciteta 1,000 - 5,000L)
Ročne ali pola{0}}avtomatske polnilne linije
Majhni-sistemi za staranje v hrastovih sodih
Bistveni instrumenti za nadzor kakovosti
Okusite raziskave in razvoj ter poskusne nastavitve
Profil lestvice:Letna proizvodnja se običajno giblje med 10.000 in 100.000-litri. Te destilarne se osredotočajo na majhne-serije posebnih izdelkov visoke vrednosti. Čeprav ponujajo visoko prilagodljivost, delujejo z relativno višjimi stroški na enoto. Njihova temeljna vrednost je v edinstvenosti izdelkov in ne v ekonomiji obsega, zaradi česar so glavni inkubatorji za nove blagovne znamke in inovacije okusov.
Destilarne-srednjega obsega
Osnovni fokus:Uravnoteženje značaja okusa z zahtevami po stabilnem obsegu in standardizaciji proizvodnje.
1. Osnovna oprema:
Pot Still nizi:Običajno imajo 2 do 4 enote, vsaka s prostornino med 2.000 in 10.000 litri, kar omogoča letno proizvodnjo približno 50.000 do 200.000 litrov žganja-.
Namenske fotografije kolumne:Uporablja se za žgane pijače, kot je vodka, z dnevno pretočno zmogljivostjo okoli 5.000 do 20.000 litrov.
Sistemi neprekinjene destilacije:Sprejeli so ga nekateri proizvajalci, z dnevno predelovalno zmogljivostjo od približno 10.000 do 30.000 litrov.
2. Podporni sistemi:
Avtomatizirani sistemi za vodenje procesov
Velike fermentacijske cisterne s CIP (Clean-in-Place)
Profesionalni sistemi za skladiščenje in manipulacijo sodov
-Hišni laboratoriji za nadzor kakovosti
Oprema za optimizacijo energetske učinkovitosti
Objekti za primarno obdelavo odpadkov in ravnanje s stranskimi proizvodi
Profil lestvice:Letna proizvodnja se običajno giblje od 500.000 do 2 milijona litrov. Zavzemajo srednjo pot med obrtnimi proizvajalci in velikimi industrijskimi obrati ter uspešno združujejo fleksibilnost procesa s proizvodno učinkovitostjo.
Jedro pozicioniranja:Poganjajo ga največja učinkovitost, ogromen obseg in globalna ponudba, s ciljem doseganja optimalnih stroškov na enoto in vrhunske skladnosti izdelkov.
1. Konfiguracija osnovne opreme:
Sistemi neprekinjene destilacije:Več{0}}kolonske rektifikacijske enote z dnevno predelovalno zmogljivostjo od 100.000 do 500.000 litrov.
Veliki-nizi lončkov:Posamezne enote pogosto presegajo 20.000 litrov, ki delujejo vzporedno.
Popolna avtomatizacija:Integrirani sistemi DCS/SCADA za popoln nadzor procesa.
2. Integrirana proizvodna infrastruktura:
Popolnoma avtomatizirani centri za obdelavo surovin (sposobni predelati več deset tisoč ton letno)
Avtomatizirani sistemi za upravljanje skladišča sodov (sposobni upravljati na stotine tisoče sodov)
Analitski laboratoriji, ki izpolnjujejo nacionalne standarde
Integrirani komunalni centri (vključno z rekuperacijo toplote in hladilnimi zankami)
Celovite okoljske čistilne naprave (za odpadne vode in trdne stranske proizvode)
3. Obseg in operativne značilnosti:
Letna proizvodnja:Običajno presega 5 milijonov litrov, nekatere večje skupine pa dosegajo več deset milijonov.
Proizvodni model:24/7 neprekinjeno delovanje, več kot 330 delovnih dni na leto.
Stopnja avtomatizacije:Minimalno osebje na proizvodnih linijah, ključni procesi pa so popolnoma avtomatizirani.
Tehnični parameter opreme za destilacijsko destilacijo v koloni
|
Parameter Item |
Priporočeno območje |
Razlaga in podlaga za načrtovanje |
|---|---|---|
| Zmogljivost obdelave | 1,000 - 1,500 L na serijo (neprekinjeno dovajanje) | Na podlagi 8-12 ur dnevnega delovanja, predelava približno 8-12 HL vina na dan. Primerno za posestva s 15-30 ha vinogradov. |
| Destilacijska kolona | ||
| - Premer stolpca | 30 - 40 cm | Premer vpliva na hitrost pare in kontaktno površino bakra. Manjši premer poveča kontakt, pospešuje odstranjevanje sulfida in zaestrenje. |
| - Višina stolpca | 4 - 5 m | Višina skupaj s številom plošč določa učinkovitost ločevanja. Tradicionalni armagnac stebri so relativno kratki in robustni. |
| - Število plošč | 4 krožniki | Duša destilacije Armagnac. Manj krožnikov ima za posledico manj rektifikacije, kar namerno omogoča prenos več kongenerjev (vključno z aromami in nečistočami), kar ohranja kompleksnost. |
| - Vrsta plošče |
Mehurčaste{0}}krožne plošče oz sitaste plošče |
Zagotavlja zadosten stik s paro-tekočino. Tradicionalni dizajni pogosto uporabljajo mehurčaste{2}}pokrovčke. |
| Metoda ogrevanja | Neposredni ogenj (odprti ogenj)ali parna tuljava | Neposredni ogenj lahko daje rahle "popečene" note, kar doda kompleksnost; paro je lažje nadzorovati in varnejšo. Tradicionalisti so naklonjeni neposrednemu ognju. |
| Nadzor refluksa | Nastavljiva povratna cev za hlajenje | Glavni nadzorni mehanizem. S prilagajanjem pretoka in temperature hladilne tekočine se nadzoruje refluksno razmerje hlapov na glavi kolone. Nizko refluksno razmerje (~5:1) daje destilat z nižjo ABV z intenzivnimi okusi; višje razmerje daje višji ABV, čistejše žganje. |
| Destilat ABV |
Na točki napajanja: 52 % - 54 % vol 58 % - 60 % vol |
ABV med destilacijo postopoma narašča. Tradicionalno se armagnac destilira na 52–60 % ABV, pri čemer se sredica običajno zbira pri 58–60 %. |
| Hitrost destilacije | 8 - 12 L alkohola/h | Počasna destilacija je ključ do kakovosti. Ta stopnja pomeni, da pridobivanje ~100 L "eau-de-vie" iz 1.000 L vina pri 9 % ABV traja približno 10 ur. |
| Načelo rezanja | Zelo široko, običajno samo odstranjevanje "glav". | Za razliko od strogega ločevanja konjaka na "glave", "srce" in "repe", armagnac običajno zavrže samo prvih 0,5%-1% destilata (ki vsebuje metanol in ostre note). Zbiranje se začne ob~52% vol in se nadaljuje, dokler ABV ne pade na ~20% vol, ki zadrži aromatične spojine iz večine "repov". To je ključno za njegovo polno telo. |

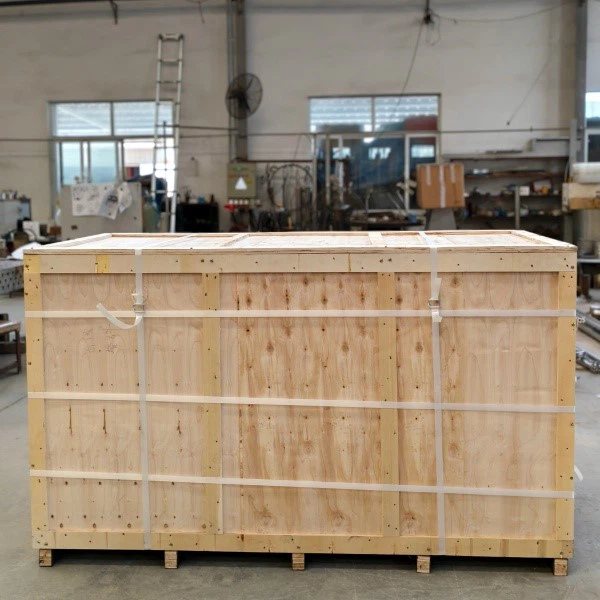

Pakiranje in dostava opreme za destilacijo v koloni
Zagotovljen prihod: naša profesionalna zaveza pakiranja opreme za destilarne
Vsak destilacijski sistem, ki ga izdelamo, je podvržen sistematičnemu, strokovnemu postopku pakiranja, preden zapusti naš obrat, kar zagotavlja, da prispe v popolnem stanju
kjerkoli na svetu.
Tri{0}}sistem zaščite: obsežna varnost od podrobnosti do strukture
Stopnja 1: Posebna zaščita za precizne komponente
Identificiramo in prednostno razvrstimo najbolj kritične dele. Vsa steklena kontrolna stekla, natančni instrumenti in nadzorne plošče so skrbno razstavljene. Vsak je pakiran v-po meri narejenih penastih kalupih-za blaženje udarcev v "viseči" konfiguraciji. To zagotavlja, da ti krhki elementi med prevozom nimajo kontaktnih točk in nič pritiska.
Stopnja 2: Prilagojeno držalo za glavne strukture
Osnovna oprema-naj bo to bakrena posoda ali steber iz nerjavečega jekla-je pritrjena v prilagojenih-zibelkah iz pene EPS. Te podstavke so natančno-oblikovane po natančnih obrisih opreme, s čimer dosežejo "tri-točkovno zaklepanje", ki odpravlja vsa gibanja in trenje pri njihovem izvoru.
Stopnja 3: Znanstveno zabojništvo in podnebna zaščita
Zaboji se nalagajo po načelu "težka podlaga, lahek vrh", pri čemer so vse težke komponente na dnu, občutljivi deli pa varno zgoraj. V notranjosti je oprema imobilizirana z dvojnim sistemom najlonskih trakov in lesenih opornikov. Nazadnje je celoten zaboj zatesnjen s PE ovojom-za zaščito pred vlago, skupaj s karticami indikatorja vlažnosti in paketi sušilnih sredstev, zaradi česar je odporen na spremenljive pogoje pomorskega tovora.
CERTIFIKACIJA
1. CE
Oznaka CE je obvezna izjava o skladnosti z zdravstvenimi, varnostnimi in okoljskimi standardi EU. Za opremo za destilacijo potrjuje, da stroji izpolnjujejo ključne direktive-zlasti Direktivo o tlačni opremi (PED)-skupaj z mehanskimi in električnimi varnostnimi zahtevami, kar omogoča zakonit dostop do trga po vsej Evropi.
2. CIC
CIC je priglašeni organ-EU, pooblaščen za certificiranje opreme z visokim{1}}tveganjem v skladu z okvirom CE. Za velike ali visoko{3}}tlačne destilacijske posode CIC izvaja neodvisne preglede zasnove in ocene proizvodnje ter izdaja uradni certifikat PED, ki zagotavlja najvišjo raven potrditve tretje-stranke za tlačno varnost.
3. ES
To je temeljna uredba EU za varnost materialov v destilarni opremi. Velja, da so vse komponente, ki so v stiku z destilatom,-kot so nerjaveče jeklo, baker in tesnila-podvržene preskusu migracije, da se zagotovi, da škodljive snovi ne prodrejo v žgano pijačo, tudi pod dolgotrajno visoko-temperaturo in visokim-alkoholom.
4. SGS(Mednarodno testiranje in preverjanje)
SGS je globalno priznana tretja{0}}organizacija za testiranje in pregledovanje. Zagotavlja objektivna, mednarodno sprejeta poročila-, kot so testi migracije materiala po EC 1935/2004, ki preverjajo varnost in kakovost izdelkov, kupcem pa dajejo dokumentiran dokaz o skladnosti in zanesljivosti.
1. V: Ali je vaša oprema v skladu z mednarodnimi certifikati o varnosti hrane?
2. V: Ali nudite navodila za namestitev in podporo pri zagonu?
3. V: Ali bo oprema izpolnjevala naše lokalne zakonske zahteve?
4. V: Ali lahko prilagodite proizvodne linije glede na naše potrebe po zmogljivosti?
5. V: Katere vrste žganih pijač lahko proizvede vaša oprema in kako nadzoruje okus?
Široka združljivost: Primerno za viski (destilne pijače v lončkih in stolpcih), vodko (nevtralne žgane-visoke čistosti), gin (z botaničnimi košaricami), rum, žganje in drugo.
Natančen nadzor: s prilagajanjem števila krožnikov, refluksnih razmerij, rezalnih točk in izbirnih avtomatiziranih krmilnikov lahko natančno upravljate vsebnost alkohola (od manj-odpornega žganja do 96 % nevtralnega alkohola) in obdržite želene spojine okusa, kar zagotavlja doslednost in edinstvenost vaših izdelkov.
Dodana vrednost: Zagotavljamo tudi osnovne napotke za proces, ki vam bodo pomagali pri uspešnem zagonu.
6. V: Kako podpirate vzdrževanje, rezervne dele in po-prodajne storitve?
Globalna mreža nadomestnih delov: Uporabljamo standardizirane, visoko{0}}kakovostne univerzalne komponente (črpalke, ventili, merilniki) in vzdržujemo osnovne dele na zalogi. Naš spletni sistem omogoča hitro povpraševanje in naročanje z 72-urno obveznostjo pošiljanja iz večjih kitajskih pristanišč.
Podpora na daljavo in-na mestu: poleg podrobnih priročnikov za vzdrževanje nudimo doživljenjsko brezplačno tehnično svetovanje na daljavo. Pri kompleksnih težavah sodelujemo s servisnimi partnerji po vsem svetu, da omogočimo takoj-pomoč na kraju samem (odzivni čas in pogoji na podlagi pogodb o storitvah).
Usposabljanje operaterjev: Med zagonom naši inženirji zagotovijo celovito usposabljanje za operativno in rutinsko vzdrževanje za vašo ekipo.
Angažiranje razstavnega prostora
Vzpostavljanje zaupanja skozi dialog
Te slike zajemajo bistvo našega sodelovanja: sodelovanje pri pomembnih izmenjavah z globalnimi strankami, pridobivanje globokega vpogleda v njihove izzive pri proizvodnji žganih pijač in polaganje temeljev za trajna partnerstva.
